3D打印制粉钛棒（增材制造制粉用钛及钛合金棒材）
基本分类及应用
| 基本分类 | 航空和舰船部件用、医用 | |
| 应用领域 | 3D打印用棒材 | 等离子旋转电极雾化法PREP制粉 |
| 3D打印用丝材 | 等离子雾化法PA制粉、电子束熔丝沉积快速成形EBF3、电弧熔丝(熔化极GMAW和非熔化极GTAW)气体保护焊PA |
牌号、状态和规格
牌号 | 状态 | 直径a/mm | 长度a/mm |
TA1G、TA2G、TA7、TA7ELI、TA15、TA18、 TA19、TA28、TC1、TC2、TC4、TC4ELI、 TC6、TC11、TC17、TC18、TC20、TC21 | 去应力退火态（m） | Φ30~Φ100 |
300~1000 |
热加工态（R） |
执行标准
《增材制造制粉用钛及钛合金棒材》（GB/T38973-2020）
尺寸允许偏差
■棒材直径允许偏差为±0.1 mm。
■棒材长度允许偏差为±5 mm，允许少量长度短于名义长度（10~100）mm 以内的棒材，但不超过
总支数的 5%。
■棒材的两端应切平整，切斜应不大于 4 mm。
■棒材的弯曲度应不大于 0.7 mm/m。
外观质量
■棒材表面应洁净，不允许有氧化皮、裂纹、折叠等缺陷。棒材表面的局部缺陷应予清除，清理
深度应不超出直径允许偏差。
■ 棒材表面允许存在不大于直径允许偏差之半的个别轻微划伤、压痕、麻点等缺陷。

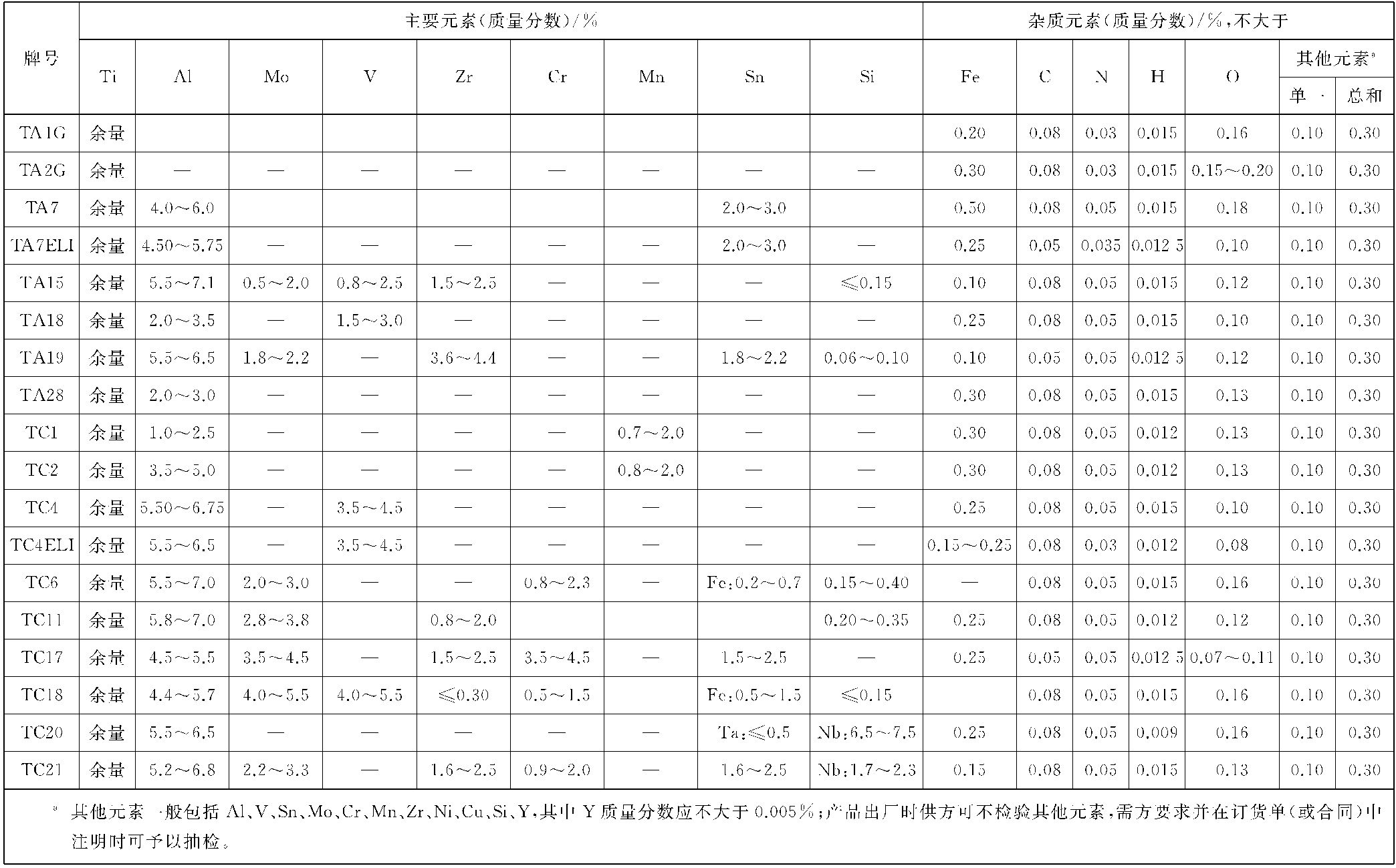

化学成分
宝鸡福泽有色金属材料有限公司联系人：刘经理 手机：15829405085 |
|
TOP
